產品介紹
1.噪音低、耐腐蝕、壓力高,自吸高度5m。
3.允許干運轉。
4.內裝壓力開關以保護泵運轉時不受損壞。
5.內裝溢流閥控制泵的正常運行。
6.拆裝方便。
7.采用安全低電壓。
DP微型電動隔膜泵適用于家用自來水增壓、汽車沖洗、輪船上海水淡化，DP隔膜泵適用于反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用。
12V/24V直流電動隔膜泵：
1.解決車輛、船舶、游艇等在使用中的飲食、洗簌、沐浴、廁所、沖洗的用水。
（1）高、中、低檔客車衛生間及飲水機的供水系統；
（2）各種房車、野外宿營車、家庭休閑車的供水系統；
（3）其他專用車輛，例如，采血車、救護車、電視轉播車、勘察車、工程車等隨車人員用水系統；
（4）各種船舶、游艇供水系統。經加裝配套過濾器，可從大海、河流、湖泊、池塘、水井中直接取水。
2.食品、飲料加工及處理等設備，實現流體食品的轉移、分配、灌裝等。
3.家庭供水。
4.太陽能工業。5.其他需液體轉移和噴射的設備和系統。例如，清洗設備、道路施工設備、凈化設備、冷卻系統等。應用于反滲透水質凈化系統、過濾機、噴霧裝置、工業設備、化工計量加液、衛生、環保、印刷行業。
| 型號 | 電壓 (VDC) | 電流 (A) | 流量 GPM/(LPM) | 轉速 (r/min) | 壓力 psi/(MPa) | 吸程 (m) | 調壓開關 (MPa) | 功率 (W) |

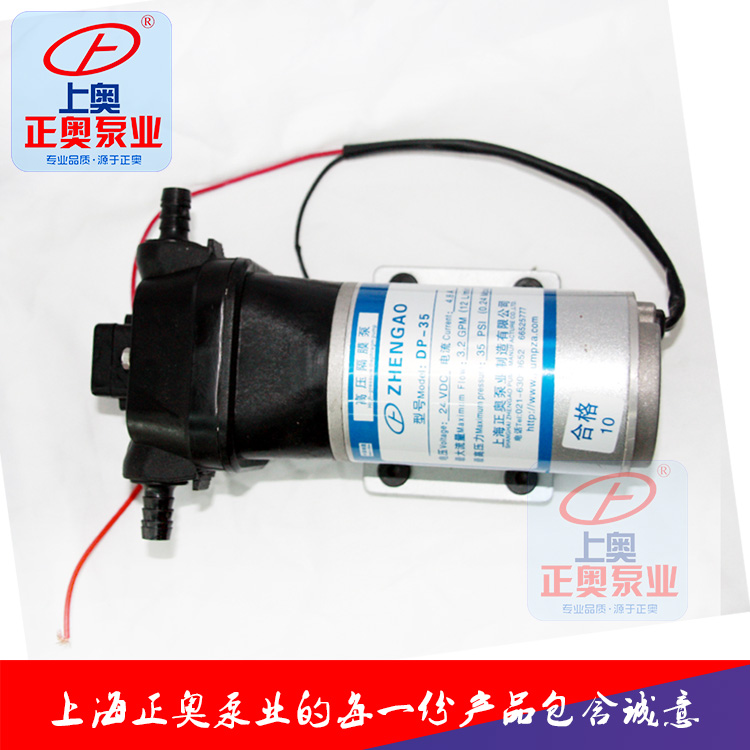

| DP-35 | 12 | 7 | 2.5/(9.5) | 1200 | 35/(0.24) | 5 | 35(0.24) | 40 |
| 24 | 4.8 | 3.2/(12) | 1300 | 35/(0.24) | 5 | 35(0.24) | 40 | |
| DP-60 | 12 | 6.0 | 1.3/(5.0) | 1200 | 60/(0.42) | 5 | 60(0.42) | 40 |
| 24 | 3.0 | 1.3/(5.0) | 1200 | 60/(0.42) | 5 | 60(0.42) | 40 | |
| DP-60A | 12 | 3.5 | 0.8/(3.0) | 375 | 60/(0.42) | 5 | - | 20 |
| DP-100(A) | 24 | 1.1 | 0.32/(1.2) | 375 | 100/（0.68） | 5 | 100（0.68） | 10 |

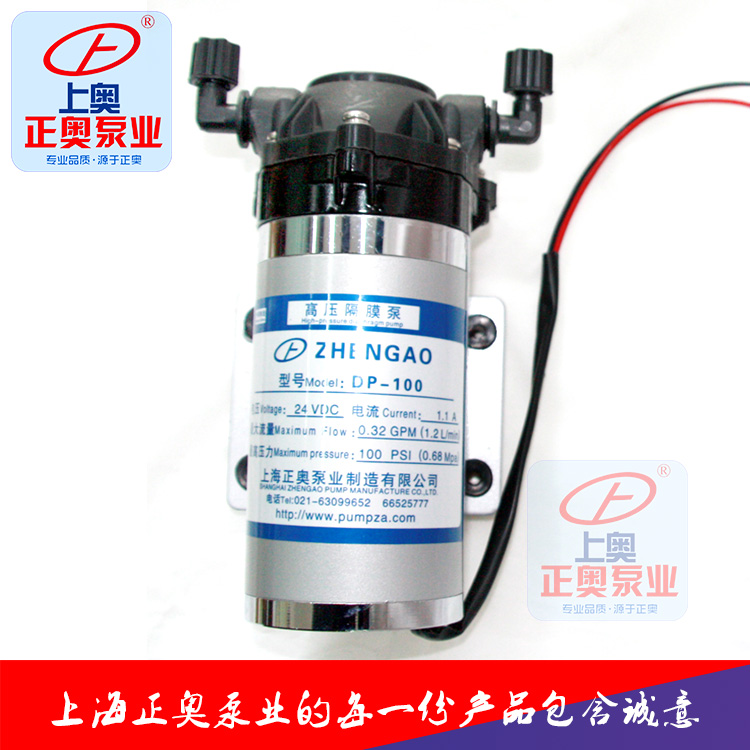

| DP-100 | 24 | 1.1 | 0.32/(1.2) | 375 | 100/（0.68） | 5 | 100（0.68） | 10 |

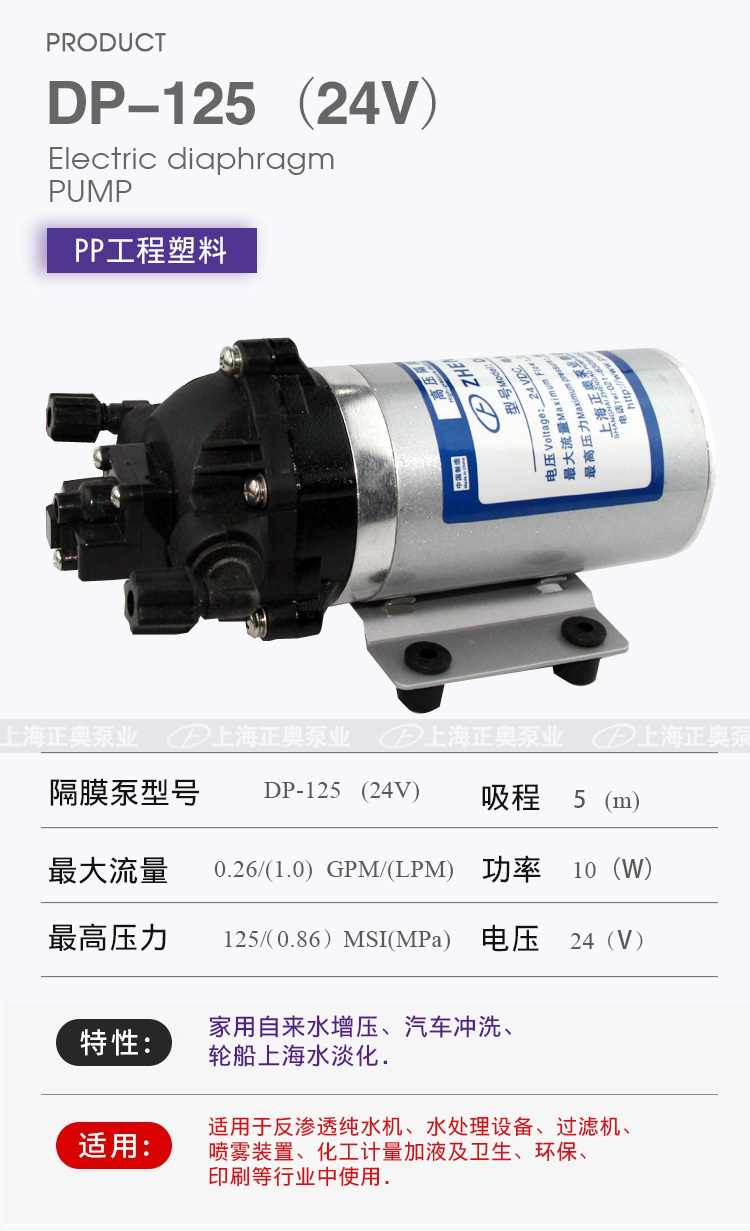

| DP-125 | 24 | 1 | 0.26/(1.0) | 375 | 125/（0.86） | 5 | 125（0.86） | 10 |

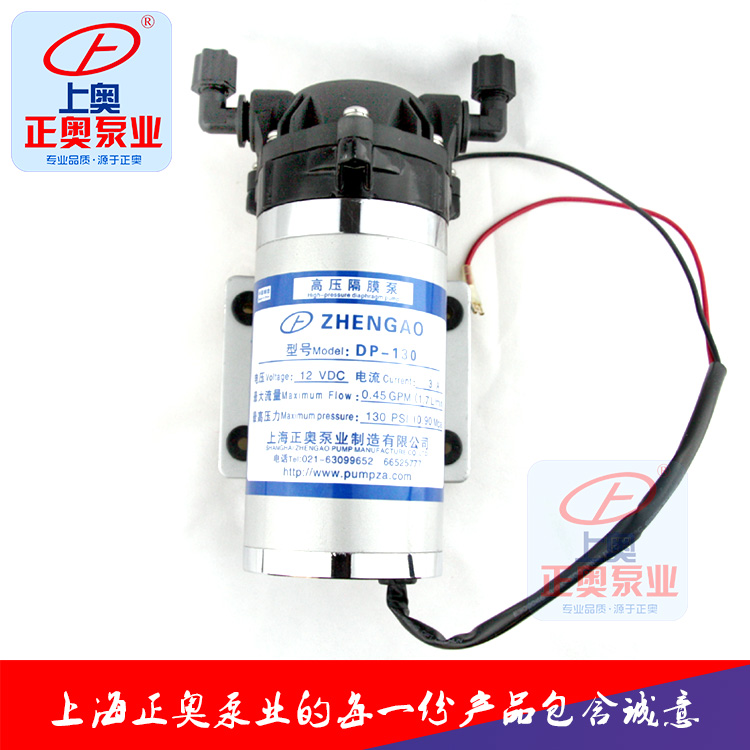

| DP-130(B) | 12 | 2.2 | 0.45/(1.7) | 470 | 130/（0.90） | 5 | 125（0.86） | 15 |
| DP-130 | 24 | 1.2 | 0.45/(1.7) | 470 | 130/(0.90) | 5 | / | 15 |
| 12 | 2.2 | 0.45/(1.7) | 470 | 130/(0.90) | 5 | / | 15 |
注：1、如有用戶需要24VAC隔膜泵，可在訂單中說明；
2、單位換算：GPM-加侖/分；L/min-升/分；psi-磅/平方英寸；1加侖（美國）=3.785升； 1MPa=145psi；
3、本公司備有各類型的變壓器，若用戶無系統變壓設備，可增購適用變壓器，以使隔膜泵正常運；
4、DP-60N微型電動隔膜泵“N”代表丁腈耐油膜片。

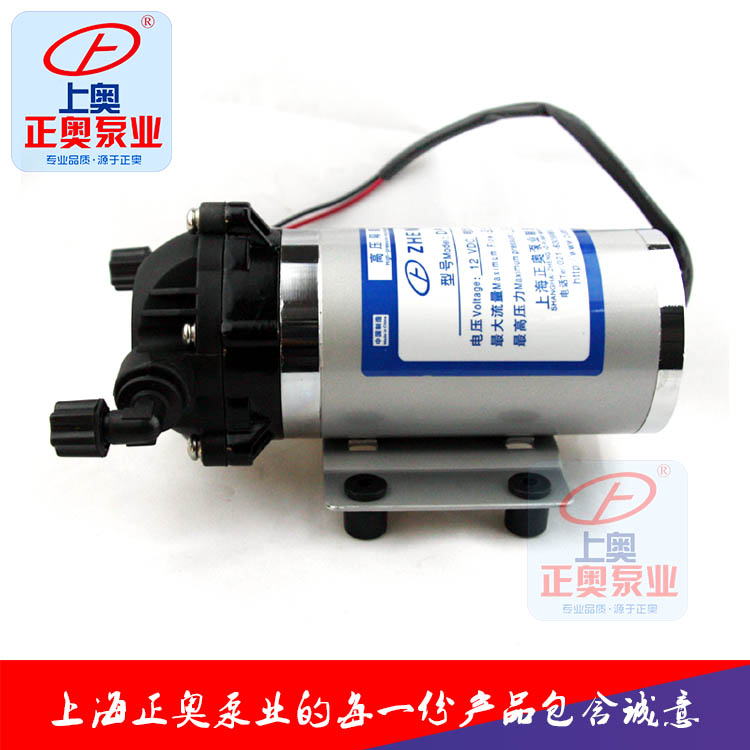

DP型微型電動隔膜泵是用微型直流電動機（電壓為12V、24V的電動機）做動力驅動裝置，驅動內部機械偏心裝置做偏心運動，由偏心運動帶動內部的隔膜做往復運動。從而對固定容積的泵腔內的空氣進行壓縮（壓縮時抽氣口關閉，排氣口打開形成微正壓）、拉伸（壓縮時排氣口關閉，抽氣口打開形成負壓），在泵抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體壓（吸）入泵腔，再從排氣口排出。
注1：“大流量”指泵的出水口沒有阻力、不需要輸出壓力來克服阻力(即泵的輸出壓力接近零) 時，泵的抽水速率 (流量)達到大。一旦有阻力，泵的流量就會衰減，與輸出壓力呈類似反比例的關系。
注2：“吸程”也叫“大自吸高度”。即泵在不加引水的情況下，能自動將水吸上來的大高度(泵抽水口距離待抽液面的垂直距離)。微型電動隔膜泵是自吸水泵，所標吸程均指這種情況。有些離心式的水泵就沒有自吸能力，次使用必須加引水才行。有的隔膜水泵雖然也有自吸能力，但標的“吸程”往往與“進水管里全部是空氣”下能抽起水的垂直高度有差距，這點請注意。
注3：“大揚程”也叫“大排水高度”。指在泵出水口接有足夠長度水管的情況下，將水管垂直舉起，泵能利用輸出壓力將水打到距離排水口的大垂直高度。不包括吸程。如果泵出水口接管沒接管子，或即使接了但管子為水平，或沒安裝阻力裝置(如閥門、噴嘴一類)，泵的輸出壓力就很小，此時泵的流量達到大。使用中，0＜泵的實際揚程＜大揚程，并不是泵一通電工作，揚程就達到大，而是取決于負載。比如可以用閥門關閉程度來控制實際揚程的高低。
注4：“大輸出壓力”也叫“大關斷壓力”。泵運行過程中，排水端受到阻力或接了大負載，就會表現出輸出壓力，來克服這種阻力，當這個壓力到了一定程度，為避免壓力過大造成泵內部元件損壞，隨機的壓力保護開關就會啟動，讓泵停機。此時的壓力就叫泵的“大輸出壓力”。當排水端受到的阻力或壓力小于“大輸出壓力” 時，泵才會重新啟動。
微型電動隔膜泵使用注意事項：
1、DP系列微型電動隔膜泵采用不著12V或 24V的直流永磁有刷電動機，用 戶千萬不要直接使用220V電源， 若直接插入220V的電源，電機即 刻燒壞。本公司備有各類型的變 壓器，若用戶無系統變壓設備， 可增購適用變壓器，以使隔膜泵 正常運轉。
2、泵可輸送水、弱酸、堿、鹽類 等液體，不可輸送帶顆粒的液體 及其它可燃液體，以免損壞泵體
3、泵使用條件：環境溫度 0℃-40℃，介質溫度＜60℃。
4、泵若放置在露天使用時，應加 蓋保護，以免水濺入電機，造成 斷電、漏電或者電機損壞。
5、若發現泵或管道有漏水，望 及時修理，以免損壞電機，造成 其它事故發生。
6、垂直安裝時，泵頭應朝下。
微型電動隔膜泵故障分析及排除方法：
|
故障現象 |
可能產生的原因 |
排除方法 |
|
微型隔膜泵電機運轉正常，但出口無水流出 |
進口或出口管道堵塞 |
拆下進出口管道，排除管內堵塞物 |
|
進口管道內有空氣 |
擰緊進口接頭，使密封完好 |
|
|
隔膜泵內有雜物阻塞 |
拆開泵頭，去除雜物 |
|
|
隔膜片破裂 |
跟換隔膜片 |
|
|
接通電源，電機不運轉 |
接線脫接或者虛接 |
將引線重新固定連接 |
|
泵未接通電源 |
使泵接通電源 |
|
|
電動機故障 |
修理或者換電機 |
|
|
變壓器故障 |
修理或換變壓器 |
|
|
流量和揚程均小
|
隔膜泵進口處積有空氣 |
擰緊進口接頭，使密封完好 |
|
有雜物堵在泵內或管道里 |
排除泵內管道雜物 |
|
|
隔膜片破裂 |
換隔膜片 |
|
|
電動機故障 |
修理或者換電機 |
|
|
過濾網堵塞 |
去除過濾網雜物 |
微型隔膜泵安裝指南:
1.微型電動隔膜泵安裝時,需拔出隔膜泵進出口的封蓋.2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口采用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口采用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.
